机电工程学院现代电气控制系统安装与调试技能竞赛

实施方案

一、   竞赛指导思想

通过竞赛，展示现代装备制造业、工业自动化产业相关的职业教育改革成就以及师生的风采；检阅参赛选手电气自动化、机电一体化、工业网络技术、电气设备应用与维护、机电设备维护、电机与电器、供用电技术等专业的核心技能，同时考核参赛队伍的工作效率、质量意识、安全意识、节能环保意识和规范操作等职业素养；引领电机与电气控制、PLC 应用技术、电工测量与仪表调试、电力电子技术、交直流调速、组态控制技术、工业现场网络等专业课程及综合实训课程改革；促进职业院校的机电一体化、电气自动化等专业建设和实训基地建设；助推具有工匠精神的电气控制系统安装与调试技术技能人才的培养。

二、组织机构

为加强对技能竞赛的领导，提升技能竞赛质量，机电工程学院成立竞赛组委会，全面统筹竞赛月活动的指导协调和组织实施工作。

组委会主任：李海东

成员： 杜岗、李红军、山磊、吴峰、赵斯军、徐祥兵、吉庆。

组委会下设竞赛办公室。

主任： 杜岗

成员：吴峰、赵斯军、徐祥兵、吉庆、蔡文莉。

成立竞赛工作小组：杜岗、徐祥兵、赵斯军、朱文胜、蒋卫宏、李建国、蔡文莉、李天一。

三、竞赛项目名称

竞赛项目名称：现代电气控制系统安装与调试技能竞赛

赛项归属专业大类：装备制造大类

四、竞赛实施方案

（一）竞赛时间

2020年11月28日。完成本赛项竞赛任务的规定时间为1.5小时。

（二）参赛学生

由于18级学生已经离校顶岗实习，在校19级学生中，自动化19、电子19在学电气控制技术课程，机电19在学电气控制与PLC，省赛项目中涉及的PLC 编程、触摸屏组态、网络通讯设置、驱动器参数设置等均没有学习，故本次竞赛内容做相应调整，以电气安装内容为主。

（三）宣传与报名

（1）时间：

2020.10.15—10.20，宣传同时接受报名

（2）宣传方式：

由符合参赛条件的相关学生班主任在班级宣传；

（3）报名方式：

相关专业学生班主任处报名

联系人：蔡老师（18061392718）

（四） 竞赛准备阶段（2020.10.28-11.25）

1.竞赛指导老师

朱文胜、李红军

2.赛题与要求发布

发布时间：2020.10.28

3.训练时间

    2020.10.28-11.27.

五、竞赛内容

1.控制系统电路设计（20%）

参赛选手按竞赛任务书给定的电气控制系统的工作要求，选择正确的元器件，设计、绘制现代电气控制系统中的部分电气控制的原理图、接线图、元件表等。

2.控制系统电路布置、连接工艺与调试（40%）

参赛选手按竞赛任务书给定的电气控制系统的施工图和竞赛过程中设计绘制的电气原理图、接线图，安装选择的电器元件，完成现代电气控制系统的线路连接，并进行初步调试。

3控制系统整体功能完成情况（20%）

参赛选手按任务书给定的电气控制系统的功能要求实现系统整体运行。

4.电气控制系统检修（10%）

参赛选手检测工具选用正确，检测方法规范，系统可正常工作。

5.职业素养与安全意识（10%）

完成竞赛任务的所有操作符合安全操作规程、职业岗位要求；遵守赛场纪律，尊重赛场工作人员；爱惜赛场设备及器材，工位整洁，绿色生产。

六、竞赛方式

竞赛以团体赛方式进行。每支参赛队由2 名选手组成。

1.过程评分

由现场裁判依据评分表，对参赛选手的操作规范、职业素养、赛场表现等进行评分。

2.结果评分

由评分裁判依据评分表，对参赛选手组装和调试的设备各部件的位置、安装工艺、实现功能等进行评分。

3.违规扣分

选手有下列情形，需从比赛成绩中扣分：

①违反比赛规定，提前进行操作或比赛终止仍继续操作的，由现场裁判员负责记录，扣 3 分。

②在竞赛过程中，违反赛场纪律、不听从裁判或者顶撞裁判，扣 5 分。

③在完成竞赛任务的过程中违反操作规程或因操作不当，造成设备损坏或影响其他选手比赛的，扣 10 分；因操作不当导致人身或设备安全事故，扣 20 分。

④人为损坏赛场提供的设备、工具、污染赛场环境、工具遗忘在设备内等不符合职业规范的行为，扣 5 分。

⑤在完成竞赛任务后，出现电路短路故障扣 15 分。

4.记分规则

根据评分细则给出选手具体分值，如分数相同，用时短的选手胜出，若仍然相同，评分细则中权重分值高的选手胜出。

七、技术规范

（一）知识和技能要求

高职电气自动化技术、电气设备应用与维护、机电一体化技术、低压电器制造及应用、供用电技术、农村电气化技术、电气测控技术、工业网络技术及相关专业所规定的教学内容中涉及到电工基本技能、电机与电气控制、PLC 应用技术、电工测量与仪表调试、电力电子技术、交直流调速、组态控制技术、工业现场网络等核心技术技能等方面的知识和技能要求。

（二）技术标准

GB50254-1996《电气装置安装工程低压电器施工及验收规范》

GB/T 6988-2008《电气技术用文件的编制》

GB/T4728-2005《电气简图用图形符号》

GB/T5465.2-1996《电气设备用图形符号》

GB/T7159-1987《电气技术中的文字符号制订通则》

GB T 6988.1-2008电气技术用文件的编制 第 1 部分 规则

（三）职业标准

电工国家职业标准

机械设备安装工国家职业标准

八、技术平台

本赛项使用浙江亚龙教育装备股份有限公司“YL-210 型机电综合实训台”。

YL-210型机电综合实训台由实训台、电气控制元件（组件）、仪表、电机单元等组成。其外观如图所示，实际接线仅供参考。





九、成绩评定

分值及要求

竞赛内容	评分内容	配分	知识、技能点	评分方式
控制系统电路设计 （20分）	器件的选型	5分	器件选择数量正确合理、参数范围符合任务书竞赛任务要求、可靠；	结果评分
	电器布置图及元器件清单	7分	电器布置设计科学合理，符合实际工程设计要求； 元器件清单准确	结果评分
	绘制电气接线图	8分	图形符号规范，电路连接规范，字迹清楚、整洁、美观，图纸正确。 ①   绘制电气原理图 ②   元器件符号规范	结果评分
控制系统电路布置、连接工艺与调试 （40分）	元件布置与安装	5分	元件检查、安装位置合理，紧固不松动，工具使用合理； ①   电气元件合理布置 ②   电气元件规范安装	结果评分
	电路连接与工艺	30分	电气线路连接正确，导线、号码管使用正确合理，电器等连接正确，走线合理，横平竖直，贴紧板面，美观简洁； ①   器件连接工艺 ②   工具操作使用	过程评分
	系统初步调试	5分	上电前安全检查，上电后初步检测元件工作是否正常，检查局部电路功能；（以试题功能为准） ①   上电安全操作 ②   器件功能测试	结果评分
电气控制系统检修 （10分）	仪器仪表使用	10分	检测工具选用正确，检测方法规范；系统能按功能正确操作运行。 ① 电气检查方法 ②使用工具检查	结果评分
控制系统整体功能完成情况 （20分）	系统整体正常运行工作	20分	系统检查初始状态后，系统正常启动停止。（以试题功能为准）	结果评分
职业素养与安全意识 （10分）	安全	5分	现场操作安全保护符合安全操作规程、穿戴符合职业岗位要求；	过程评分
	规范	3分	工具比赛过程中和赛后未摆放整齐、节约使用耗材；	过程评分
	纪律	2分	爱惜赛场的设备和器材，保持赛位的整洁。团队有分工有合作，遵守竞赛纪律，尊重裁判员、工作人员等。	过程评分



十、竞赛实施阶段（2020.11.7）

1.竞赛时间：2020.11.26

2.竞赛地点：科技南楼三楼电工实训室（315）

3.参赛人员：全体报名学生

4.参赛要求：学生参赛当天需带好学生证（或身份证），凭本人有效证件参赛。

5.竞赛具体安排及流程：

准备工作：开电源，做好到比赛准备

工作人员和评委到位

    8：00—8：20参赛选手进场，参赛选手凭学生证、身份证进场。

    8：30竞赛开始。

    10：00 评定成绩。评定赛项成绩，确定获奖选手名单，获奖选手名单及奖状赛后由学院统一公布、颁发

    10：30进行下一场竞赛。



十一、竞赛总结阶段（2020.11.28）

1.提交参赛学生成绩、获奖学生名单；

2.撰写、提交技能竞赛总结。

十二、奖项设置

1.一等奖共计2人，二等奖共计4人，三等奖共计6人.

2.如报名参赛人数较多，可增设优秀奖若干名。

（原则上以上三个赛项的总获奖人数不超过参赛人数的一半）。











































































比赛样题：三相异步电动机连续运转控制安装与调试

竞赛内容及要求：

①仔细观察三相异步电动机连续控制系统的电气原理图，认识图中各个电器符号的含义，明确各个元件的作用，认真分析其工作原理。

②按原理图中给出的电器元件列出元器件明细表，清点元件数量并检验其质量。

③根据电气原理图，画出电器位置草图。

④按电器位置草图，将各电器元件安装在实验台网孔板上。

⑤按照电气原理图设计绘制电气接线图。

⑥按电气线路安装工艺要求进行接线

⑦动手检查电路，使用仪器仪表进行检测

⑧经老师同意后通电试车。

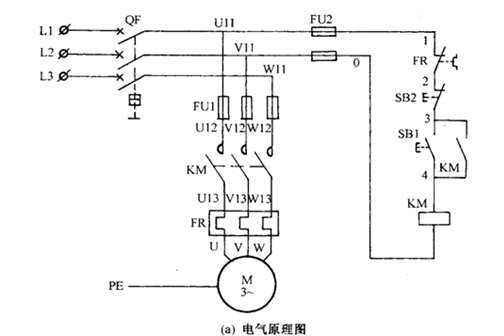

一、电气原理图



二、电器位置图

三、元器件明细表



文字符号	名称	数量
QF	空气开关
FU1
FU2
KM
FR
SB
XT
BV	主电路导线	若干
BV	控制电路导线	若干
BVR	按钮连接线	若干





























四、电气接线图
